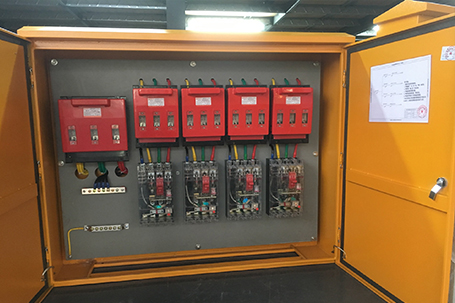

配电箱的内部结构解析大全

“配电箱”,也叫配电柜,是电动机控制中心的统称。配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。


配电箱的用途

便于管理,当发生电路故障时有利于检修。 配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。


鹏达聚力配电箱构成主要分为两部分:

一是成套部件,即配电箱外壳及其相关配件。

二是电气元件及相关附件,即空气开关和其所需要的附件。


柜内有以下各部分组成

一、断路器

断路器:既开关,是配电柜的主要元器件,常用的有空气开关. 漏电开关、双电源自动转换开关。


1 . 空气开关:

A.空气开关的概念:

空气开关也就是空气断路器,在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流,并能在线路和负载发生过载、短路、欠压等情况下,迅速分断电路,进行可靠的保护。

断路器的动、静触头及触杆设计型式多样,但提高断路器的分断能力是主要目的。目前,利用一定的触头结构,限制分断时短路电流峰值的限流原理,对提高断路器的分断能力有明显的作用,而被广泛采用。


B.空气开关的工作原理:

自动空气开关也称为低压断路器,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和,是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点,所以目前被广泛应用。


2.漏电保护开关:

A.漏电保护开关概念:

既具备漏电保护功能,人触摸到带电体会跳闸,确保人身安全,是漏电保护器的主要功能;用电设备如果绝缘不好漏电到外壳上,漏电保护器也会跳闸,避免人体触摸触电。同时具备电流通断功能、过负荷保护和短路保护功能。

B.漏电保护开关的工作原理:

漏电保护器的工作原理图。LH为零序电流互感器,它由坡莫合金为材料的铁芯,和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。

C.漏电保护开关的作用:


1、当电气设备或线路发生漏电或接地故障时,能在人尚未触及之前就把电源切断。

2、当人体触及带电的物体时,能在011s内切断电源,从而减轻电流对人体的伤害程度。

3、可以防止因漏电而引起的火灾事故。
